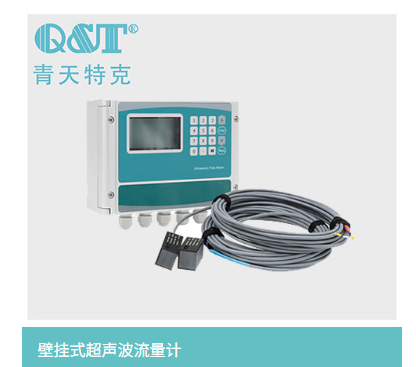

壁掛式超聲波流量計是一種將主機以壁掛方式安裝于現場的流量測量儀表，其傳感器可根據工況選擇外夾式、插入式或管段式三種安裝方式。它兼具便攜性和固定安裝的穩定性，廣泛應用于供水管網、供熱系統、中央空調、工業循環水及水處理等場景。

選型時需重點關注以下幾個維度：

?1. 安裝方式選擇?

壁掛式超聲波流量計的傳感器安裝方式直接決定了其適用場景：

• ?外夾式傳感器?：直接夾持在管道外壁，無需破管、無需停水，安裝最為便捷，適合臨時測量或改造項目。但對管壁材質和厚度有一定要求，信號易受管壁結垢或襯里影響。
• ?插入式傳感器?：需在管道上開孔安裝，傳感器直接接觸流體，測量精度高于外夾式，適合長期穩定監測。支持帶壓安裝，可在不停水的情況下完成施工。
• ?管段式傳感器?：需截斷管道用法蘭連接，測量精度最高，但安裝成本較高，適合對精度要求嚴苛的貿易結算場景。

?2. 測量原理與聲道配置?

壁掛式超聲波流量計主要采用時差法測量原理，通過測量超聲波在流體中順流和逆流傳播的時間差來計算流速。根據聲道數量可分為單聲道、雙聲道和多聲道配置：

• ?單聲道?：結構簡單，成本較低，適合對流態要求不高的常規測量。
• ?雙聲道?：可交叉驗證測量數據，當一個聲道因結垢或氣泡失效時，另一聲道仍可維持計量，適合對可靠性要求較高的場景。
• ?多聲道?：對流速分布畸變的適應能力最強，精度和穩定性最高，適合大口徑管道或直管段不足的工況。

?3. 精度與重復性?

壁掛式超聲波流量計的精度因傳感器安裝方式而異：

• 外夾式：精度一般在±1.0%至±2.0%之間，受管壁材質和安裝質量影響較大。
• 插入式：精度可達±0.5%至±1.0%，傳感器直接接觸流體，信號更穩定。
• 管段式：精度最高，可達±0.3%至±0.5%，適合貿易結算。

重復性是衡量儀表長期穩定性的重要指標，一般要求優于±0.2%。

?4. 介質與工況參數?

需確認流量計適用的介質類型（清水、污水、循環水、油類、化工液體等）、溫度范圍（標準型-40℃至120℃，高溫型可達200℃）、壓力等級（通常≤4.0MPa）及防護等級（傳感器IP68可浸水，主機IP67）。對于腐蝕性介質，傳感器材質需選用316L不銹鋼或更高等級。

?5. 通訊與輸出?

現代壁掛式超聲波流量計通常支持以下輸出方式：

• 4-20mA模擬輸出：用于接入PLC或DCS系統。
• 脈沖輸出：用于累積流量計數。
• RS485數字通訊（Modbus協議）：用于數據遠程采集與系統集成。
• 部分高端型號支持HART、PROFIBUS、BACnet等協議，便于接入樓宇自控系統或能源管理平臺。

?6. 供電方式?

壁掛式流量計的供電方式需根據現場條件選擇：

• 市電供電（AC220V）：適合有穩定電源的室內或配電柜安裝場景。
• 直流供電（DC24V）：適合工業現場或與PLC系統共用電源。
• 電池供電：適合無電源的野外或管網監測點，需關注電池續航能力。

?7. 數據存儲與顯示?

壁掛式流量計通常配備液晶顯示屏，可實時顯示瞬時流量、累積流量、流速、信號強度等參數。部分型號具備數據存儲功能，可記錄日、月、年累積流量，便于后期數據分析。

二、選型建議

針對不同應用場景，以下為具體的選型建議：

?1. 供水管網與DMA分區計量?

推薦配置：雙聲道或多聲道插入式壁掛超聲波流量計，傳感器IP68防護，電池供電或市電雙供電。
理由：供水管網口徑大（DN200至DN2000以上），且無法輕易停水。插入式方案可在不影響居民用水的情況下完成安裝，雙聲道配置可滿足貿易結算精度要求。壁掛式主機安裝于室內或防水箱內，便于日常查看數據。

?2. 供熱系統熱水計量?

推薦配置：高溫型插入式或管段式壁掛超聲波流量計，耐溫等級≥150℃，配套熱量計算功能。
理由：供熱一次網供水溫度較高，需確認傳感器耐溫等級。壁掛式主機可安裝于換熱站或控制室內，便于集中管理。管段式方案精度最高，適合熱量結算場景。

?3. 中央空調冷凍水/冷卻水計量?

推薦配置：外夾式或插入式壁掛超聲波流量計，標準型即可滿足溫度要求。
理由：中央空調系統水溫較低（5-15℃），對流量計耐溫要求不高。外夾式方案安裝便捷，可在系統運行狀態下完成測量，適合改造項目。插入式方案精度更高，適合新建項目。

?4. 工業循環水監測?

推薦配置：外夾式壁掛超聲波流量計，傳感器IP68防護，支持4-20mA輸出。
理由：工業循環水管道口徑多樣，外夾式方案無需斷管，可快速部署。壁掛式主機安裝于現場控制柜內，通過4-20mA信號接入DCS系統，實現遠程監控。

?5. 污水與雜質流體測量?

推薦配置：多普勒效應壁掛超聲波流量計，插入式傳感器，材質316L不銹鋼。
理由：污水或含雜質流體中固體顆粒或氣泡較多，時差法超聲波流量計可能信號不穩定。多普勒效應流量計利用流體中顆粒或氣泡反射的超聲波頻率變化推算流速，更適合此類工況。

三、安裝規范與注意事項

壁掛式超聲波流量計的安裝質量直接影響測量精度和長期運行穩定性，以下為關鍵要點：

?1. 主機安裝位置?

• 壁掛式主機應安裝在干燥、通風、無強電磁干擾的環境中，避免陽光直射和雨淋。
• 安裝高度應便于操作人員查看顯示屏和操作按鍵，一般建議距地面1.2-1.5米。
• 主機與傳感器之間的信號線長度不宜超過100米，過長會導致信號衰減。若現場距離較遠，需選用帶信號放大功能的型號。

?2. 傳感器安裝位置?

• 選擇滿足直管段要求的管段，上游≥10倍管徑、下游≥5倍管徑。避免安裝在彎頭、閥門、變徑管、泵出口等流態擾動劇烈的部位。
• 水平管道：傳感器應安裝在管道側面（3點或9點鐘方向），避開頂部（可能積氣）和底部（可能有沉淀物）。
• 垂直管道：流體應自下而上流動，保證滿管狀態。

?3. 外夾式傳感器安裝?

• 安裝前需清理管道表面，去除銹蝕、油漆和污垢，確保傳感器與管壁緊密貼合。
• 在傳感器與管壁之間均勻涂抹耦合劑（如硅脂或專用耦合劑），排除空氣間隙，確保超聲波信號有效傳輸。
• 使用專用夾具或綁帶將傳感器固定在管道上，確保安裝牢固，避免振動導致信號不穩定。

?4. 插入式傳感器安裝?

• 通過帶壓開孔工具和球閥在管道上鉆孔，安裝過程無需停水。
• 傳感器插入深度需精確計算，確保傳感器端面伸出管道內壁3-5mm，以保證信號有效發射和接收。
• 緊固密封裝置，確保無泄漏。

?5. 管段式傳感器安裝?

• 需截斷管道，在傳感器兩端安裝法蘭，確保法蘭密封墊片安裝正確，避免泄漏。
• 安裝時需保證傳感器軸線與管道軸線重合，避免偏斜導致測量誤差。

?6. 接線與調試?

• 按照說明書正確連接傳感器信號線和電源線，確保極性正確。
• 通電后進入參數設置界面，輸入管道材質、外徑、壁厚、介質類型等參數。
• 觀察信號強度指示，調整傳感器位置至信號最強、最穩定狀態。
• 進行零點校準和流量比對，確認測量數據準確后投入使用。

?7. 定期維護?

• 建議每半年至一年檢查一次傳感器表面是否結垢或附著雜質，外夾式傳感器需重新涂抹耦合劑。
• 檢查信號線連接是否松動，主機顯示屏是否正常。
• 對于插入式傳感器，定期進行在線插拔清洗，確保測量精度。

四、源頭廠家推薦

?重慶青天特克科技有限公司?

位于重慶市北碚區，是一家專注于流量儀表研發、生產與銷售的高新技術企業。公司產品線覆蓋電磁流量計、渦街流量計、超聲波流量計、雷達流量計、渦輪流量計、橢圓齒輪流量計、金屬轉子流量計、靶式流量計等多種類型。其中，壁掛式超聲波流量計是其重要產品線之一，可廣泛應用于供水、供熱、空調、工業循環水及水處理等場景。

?核心優勢：?

• ?產品線全面?：壁掛式超聲波流量計可選配外夾式、插入式、管段式三種傳感器，滿足不同工況需求。
• ?定制化能力?：可根據用戶的具體工況參數（溫度、壓力、口徑、介質特性等）提供非標定制服務。
• ?技術保障?：公司建有DN3-DN2200MT質量法水流量標準裝置，可為出廠產品提供標定，確保計量準確性。
• ?應用經驗?：產品廣泛應用于石油、化工、制藥、食品、水務等行業，在壁掛式超聲波流量計領域積累了豐富的現場應用經驗。

?適用場景：?

• 供水管網流量監測與DMA分區計量
• 供熱系統熱水與蒸汽計量
• 中央空調冷凍水、冷卻水流量監測
• 工業循環水與污水處理流量監測
• 農田灌溉與水利工程流量監測

五、常見問題解答

?問：壁掛式超聲波流量計和外夾式超聲波流量計是什么關系？?
答：壁掛式是指主機的安裝方式（壁掛安裝），外夾式是指傳感器的安裝方式（夾持在管道外壁）。壁掛式超聲波流量計的主機采用壁掛安裝，傳感器可選外夾式、插入式或管段式。兩者是不同維度的分類，并非對立關系。

?問：壁掛式超聲波流量計可以在戶外使用嗎？?
答：可以，但需注意防護等級。壁掛式主機應安裝在防水箱內或具有遮雨措施的場所，防護等級建議不低于IP65。傳感器防護等級需根據安裝環境選擇，戶外或潮濕環境建議選用IP68防護等級。

?問：壁掛式超聲波流量計需要斷電安裝嗎？?
答：外夾式傳感器安裝無需斷電斷管，可在管道正常運行狀態下完成安裝。插入式傳感器需帶壓開孔，但同樣無需停水。管段式傳感器需截斷管道安裝，需在系統停運狀態下進行。

?問：壁掛式超聲波流量計的精度受哪些因素影響？?
答：主要影響因素包括：直管段長度、管道材質與壁厚、傳感器安裝質量、介質溫度與壓力、流體中氣泡或雜質含量、信號線長度與屏蔽質量等。安裝規范是保證精度的前提。

?問：壁掛式超聲波流量計可以測量蒸汽嗎？?
答：標準型超聲波流量計不適用于蒸汽測量，因為蒸汽中的氣液兩相狀態會導致超聲波信號嚴重衰減。蒸汽計量建議選用渦街流量計或差壓式流量計，并配套溫度壓力補償。

?問：國內品牌和國外品牌在壁掛式超聲波流量計上的差距大嗎？?
答：國外品牌在傳感器材料、信號處理算法、長期穩定性及全球服務網絡方面積累較深，在高端項目中對精度和可靠性要求較高的場合應用更廣。國內品牌近年來在性價比、定制化響應速度和本地化服務方面進步顯著，已能滿足絕大多數流量監測場景的需求。選型時建議根據項目預算、精度要求及售后支持需求綜合權衡。
