    明渠電磁流量計

    青天特克電磁明渠流量計是一款基于流速面積法研發的智能化流量監測設備,無需改造修建專用量水建筑物,依托精準采集的過水斷面面積與斷面流速數據,通過核心算法精準核算實時流量。設備適配性極強,可廣泛應用于水利工程、明渠引水、城市供水、污水處理、農田灌溉等場景,支持矩形、梯形明渠、涵洞、天然河道、溪流及下水管道等各類水道的流量精準測量,是水文監測、水資源管控、排污計量、農業節水灌溉的優選智能測控設備。

    ?
    分享到:
    儀表結構與原理
    產品核心特點
    參數信息
    應用場景
    儀表結構與原理

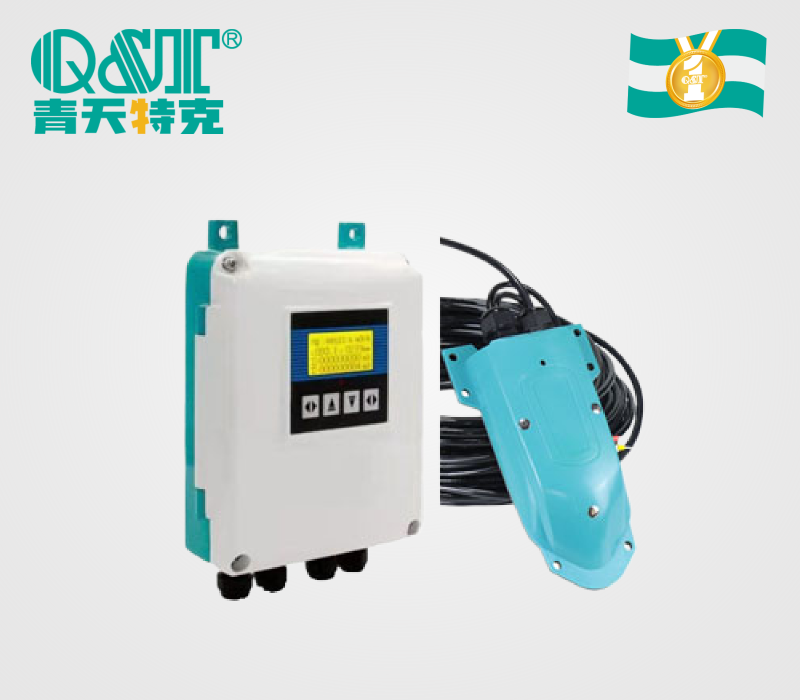

    1、設備整體結構

    本設備采用分體式結構設計,核心由流速傳感器、液位計、明渠轉換器及配套輔助安裝結構組成,整機結構穩固、拆裝便捷、運維簡單。同時支持個性化選配功能,可根據現場戶外無供電、遠程管控需求,加裝太陽能供電系統、明渠流量無線監控系統,適配各類復雜野外、工地現場工況。
    明渠電磁流量計

    2、核心工作原理

    設備依托成熟的物理原理與嵌入式智能運算系統,實現全自動精準測流,全程穩定可靠、抗干擾性強。

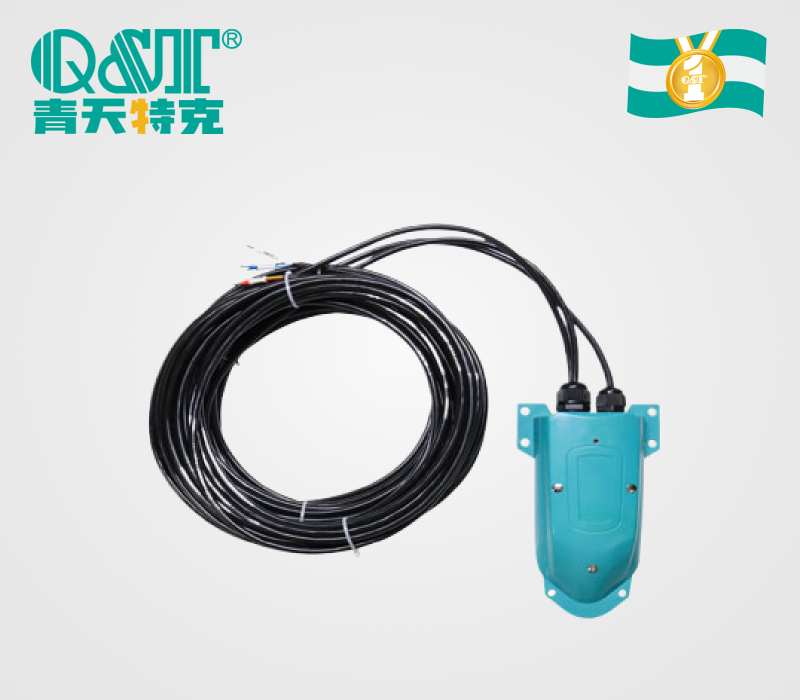

    流速采集層面,嚴格遵循法拉第電磁感應定律,通過高精度流速傳感器實時捕捉明渠內流體的瞬時流速,數據采集靈敏、精準。水位采集層面,可適配超聲波液位計、壓力式液位計、浮球液位計等多種液位設備,主流搭配超聲波液位計,利用超聲波時差法精準測算明渠實時水位高度。
    最終由明渠轉換器整合渠道預設尺寸、實時流速、水位數據,搭載專業流量修正算法,精準計算出渠道實時瞬時流量、累積流量等核心數據。測量數據可實時顯示于高清液晶屏幕,同時可通過專屬通訊接口同步傳輸至二次儀表,實現數據可視化、遠程化管控。
    產品核心特點

    1、安裝便捷,降本增效:標準渠道無需改造,可直接現場安裝,大幅降低施工難度與工程成本,適配新舊各類測流場景。
    2、適配范圍更廣:相較于傳統堰槽流量計,可適配更寬的渠道工況,突破傳統設備測量局限,通用性更強。
    3、無損耗無干擾:測量過程無水頭損失,不阻礙水流狀態,完全不受下游壅水影響,保障自然水流工況下的測量準確性。
    4、測量精度穩定:核心測量數據不受流體密度、粘度、溫度、壓力、電導率變化影響,復雜水質、工況下依舊保持高精度測量。
    5、高清可視全天候讀數:搭載液晶背光顯示屏,強光直射的戶外白天、夜間無光環境均可清晰讀取各項監測數據,全天候適配戶外作業。
    6、多接口兼容拓展:標配脈沖輸出、頻率輸出、485通訊接口等多種輸出方式,可靈活對接各類二次儀表、監控平臺,適配智能化組網管控。
    7、數據持久留存:內置數據保存功能,長期停電工況下,可自動留存設備設置參數、歷史流量數據,避免數據丟失,保障監測連續性。
    8、定制化適配性強:支持選配太陽能供電、無線流量監控系統,完美適配野外無市電、遠程無人值守監測場景。
    9、全域場景適配:可精準測量天然河流、溪流自然水流流量,適配自然水文監測場景。
    10、污水工況專用:適配污水排放渠道、下水道管道流量測量,耐污水腐蝕、抗雜質干擾,適配市政排污、工業廢水監測場景。
    11、智能抗干擾:支持盲區自定義調節,可有效屏蔽探頭周邊雜波、環境干擾信號,進一步提升測量穩定性。
    12、大范圍精準測量:測量量程寬泛,不受渠道支流、面回水影響,復雜水流工況下依舊測量精準。
    參數信息
    參數項目
    技術指標
    設備結構
    分體式
    流速測量范圍
    0.05m/s ~10m/s
    渠道水位范圍
    ≤59m
    渠道寬度適配
    ≤59m
    流速測量精度
    ±0.5%
    水位測量精度
    ±0.2%FS
    設備整體測量精度
    ±5%
    工作環境溫度
    -20℃~ +50℃
    液晶顯示內容
    瞬時流量、累積流量、流速、流量百分比、液位百分比、液位高度、報警信息等
    信號輸出方式
    脈沖輸出、頻率輸出、485接口
    轉換器供電電壓
    +24V DC
    設備功耗
    ≤10W
    傳感器防護等級
    IP68
    轉換器防護等級
    IP65
    適配水道類型
    各類管道、明渠、涵洞、天然溪流、河流、污水排放渠道
    應用場景

    青天特克電磁明渠流量計憑借高適配、高精度、免改造、低能耗、強抗擾的核心優勢,廣泛適用于農田智能灌溉、水利工程水文監測、城市供水輸水計量、市政污水處理排放監測、工業廢水流量統計、天然河道溪流生態水文監測、涵洞輸水計量等各類場景,是水資源精細化管理、節水管控、排污合規監測的專業智能設備。
    ?
