氣體旋進旋渦流量計與孔板流量計的區別

2026-03-03

在工業氣體計量場景中，氣體旋進旋渦流量計與孔板流量計是應用廣泛的兩類儀表，二者雖均可測量天然氣、壓縮空氣、氮?dú)獾葰怏w流量，但在測量原理、精度、安裝維護、適用場景等核心維度差異顯著。本文聚焦關鍵區別，助力快速選型，降低企業計量成本。?

一、核心測量原理差異?

1. 氣體旋進旋渦流量計?

屬于速度式智能流量計，基于流體旋進振蕩原理工作：氣體經螺旋導流裝置形成穩定旋進旋渦，旋渦頻率與流速、流量成正比，通過傳感器檢測信號直接換算流量。一體化設計自帶溫壓補償，可直接輸出標況流量，無需額外配套設備。

2. 孔板流量計?

作為差壓式流量計代表，依據伯努利方程：氣體流經孔板時流束收縮，前后形成差壓，通過差壓變送器、引壓管、積算儀等組合設備間接計算流量，需多部件配套才能完成計量。?

二、關鍵性能參數對比?

對比維度?	氣體旋進旋渦流量計?	孔板流量計?
測量精度?	±0.5%~±1.5%，穩定性強?	±1.5%~±2.5%，易受安裝影響?
量程比?	1:10~1:20，適配流量波動?	1:3~1:5，僅適用于穩定流量?
壓力損失?	小，節能降耗?	大，增加風機 / 壓縮機負荷?
結構組成?	一體化，體積小、重量輕?	分體式，含孔板、變送器、引壓管等?

三、安裝與維護差異?

1. 安裝要求?

旋進旋渦流量計：法蘭直接對接，前直管段僅需 5D~10D、后 3D~5D，對空間要求低，安裝簡便。?

孔板流量計：需前 10D~30D、后 5D~10D 直管段，引壓管需坡度安裝、保溫伴熱，冬季易結冰堵塞，施工成本高。?

2. 日常維護?

旋進旋渦流量計：內部無活動部件，無堵塞、無磨損，基本免維護，僅需定期檢查顯示。?

孔板流量計：引壓管易堵漏、孔板邊緣易磨損，需定期校準變送器、更換孔板，維護頻繁。?

四、適用場景快速選型?

優先選氣體旋進旋渦流量計：?

天然氣、壓縮空氣、工業氣體等干凈介質；?

流量波動大、要求高精度計量（如貿易結算）；?

追求低維護、節能降耗、智能監測的場景；?

中小口徑管道（DN15~DN200）計量。?

可選孔板流量計：?

超大口徑、高溫高壓氣體 / 蒸汽管道；?

工況穩定、對精度和能耗要求不高；?

老舊項目改造、預算有限的場景。?

核心選型口訣：高精度、寬量程、少維護選旋進旋渦；大口徑、穩工況、低預算可選孔板。?

青天特克 —— 氣體計量?jī)?yōu)選品牌?

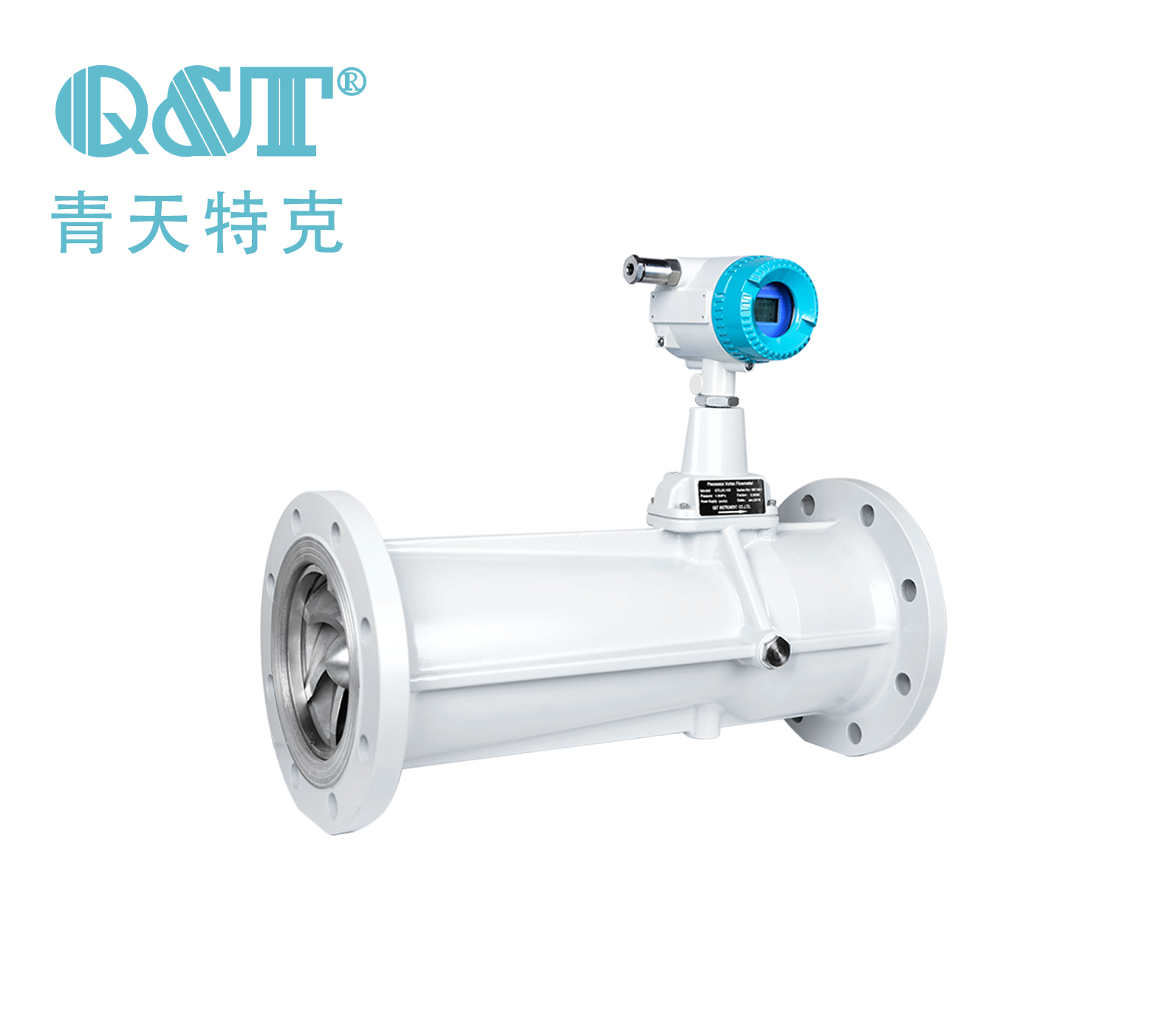

青天特克專注工業流量?jī)x表研發生產，核心產品高精度氣體旋進旋渦流量計，采用寬量程傳感技術與一體化溫壓補償設計，測量精準、壓力損失小、安裝免維護，完美適配天然氣、壓縮空氣、化工氣體等多場景計量需求，可替代傳統孔板流量計實現節能降耗。?

針對不同管道口徑、氣體介質與工況，青天特克提供定制化選型、現場調試、售后維保一站式服務，產品廣泛應用于能源管理、化工、冶金、環保等行業，以穩定品質與專業服務，成為企業氣體計量的可靠合作伙伴。
