一、核心應用場景分類

二、典型行業應用案例

1. 石油化工行業

• 具體場景：
  • 煉油廠：輕油、柴油等成品油的罐區裝車 / 卸車計量，替代傳統橢圓齒輪流量計（減少機械磨損導致的精度下降）；
  • 化工廠：甲醇、乙烯等化工原料的管道輸送流量監控，確保反應釜進料量穩定；
  • 油氣田：伴生氣（石油開采中伴隨的天然氣）的流量計量，實現伴生氣回收利用的成本核算。

2. 能源與燃氣行業

• 具體場景：
  • 城市燃氣：天然氣門站（城市燃氣入口）、區域調壓站的流量計量，作為燃氣公司與用戶的貿易結算依據（需符合國家計量檢定規程 JJG 1029-2019）；
  • 工業鍋爐：鍋爐燃燒用天然氣 / 液化氣的流量監控，通過調節燃氣流量實現熱效率優化，降低能耗；
  • 電力行業：電廠脫硫系統中壓縮空氣的流量測量，或燃氣輪機的燃料氣計量，確保機組穩定運行。

3. 冶金與機械制造行業

• 具體場景：
  • 鋼鐵廠：高爐冷卻系統中循環水的流量監控，防止冷卻不足導致設備過熱損壞；
  • 機械廠：液壓系統中潤滑油的流量測量，確保設備潤滑充分，延長使用壽命；
  • 有色金屬冶煉：冶煉過程中氧氣、氮氣等助燃氣體的流量計量，控制冶煉反應速率。

4. 環保與市政行業

• 具體場景：
  • 污水處理廠：進水 / 出水流量計量，作為污水處理量統計和環保達標排放的依據；
  • 市政供水：二次供水泵站的自來水流量測量，監控管網供水壓力與流量匹配性；
  • 垃圾處理：垃圾填埋場沼氣（主要成分為甲烷）的流量計量，用于沼氣發電或火炬燃燒減排。

5. 民用與商業場景

• 具體場景：
  • 商業燃氣：酒店、餐廳、大型商場的天然氣流量計量，作為燃氣費用結算依據；
  • 汽車加氣：LNG（液化天然氣）加氣站的車載氣瓶充裝計量，替代傳統質量流量計（成本更低）；
  • HVAC 系統：大型建筑中央空調的冷凍水 / 冷卻水流量測量，優化空調系統能耗。

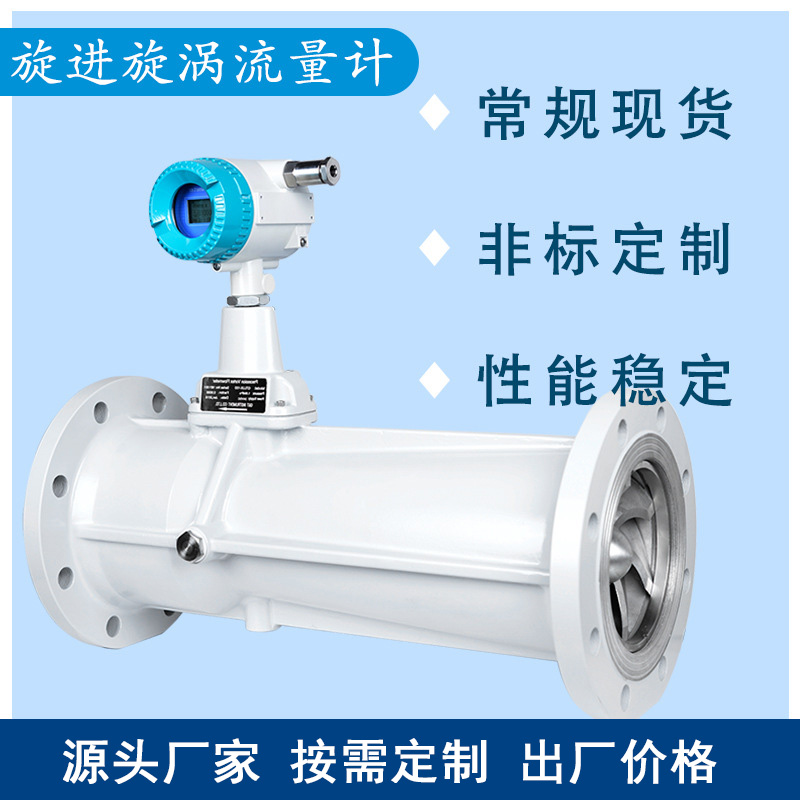

三、旋進旋渦流量計的應用優勢

1. 量程比寬：通常可達 1:10~1:30（部分高精度型號可達 1:50），能覆蓋 “小流量泄漏監測” 到 “大流量滿負荷運行” 的全工況，無需頻繁更換儀表；
2. 耐溫耐壓性強：常規型號可承受 - 40℃~350℃溫度、1.6MPa~10MPa 壓力（特殊定制型號可耐 40MPa 高壓），適應工業高溫高壓流體測量；
3. 無運動部件（氣體型）：氣體旋進旋渦流量計內部無齒輪、葉輪等機械部件，減少磨損和堵塞風險，平均使用壽命可達 5~8 年，維護成本低；
4. 精度穩定：測量精度通常為 ±1.0% FS（液體）、±1.5% FS（氣體），長期運行精度漂移小，無需頻繁校準（一般 1~2 年校準一次）；
5. 安裝靈活：對前后直管段要求較低（通常前直管段≥3D、后直管段≥1D，D 為儀表公稱直徑），適合空間狹小的現場安裝。

四、應用注意事項

1. 介質清潔度要求：
   • 液體測量時，若介質含雜質（如顆粒、纖維），需在儀表上游安裝過濾器（過濾精度≤0.1mm） ，防止旋渦發生器堵塞；
   • 氣體測量時，需避免介質中含大量液態水或油污，防止損壞傳感器。
2. 工況匹配性：
   • 避免在 “高粘度流體（如重油，粘度＞50cSt）” 或 “高含固量流體（如礦漿）” 中使用，否則會導致旋渦頻率失真，測量精度下降；
   • 蒸汽測量需區分 “飽和蒸汽” 和 “過熱蒸汽”，選擇對應溫度范圍的儀表，并確保蒸汽干燥（無冷凝水）。
3. 安裝環境：
   • 遠離強電磁干擾源（如變頻器、高壓電纜），避免傳感器信號被干擾；
   • 戶外安裝需加防雨罩，低溫環境（≤-20℃）需選擇帶伴熱功能的型號，防止儀表內部結冰。
4. 計量檢定：
   • 用于貿易結算（如燃氣、成品油計量）的儀表，需定期送法定計量機構檢定，確保符合《計量法》要求（檢定周期通常為 1 年）。
