關于明渠流量計超聲波明渠的那些介紹

2020-04-13

1、產品簡介

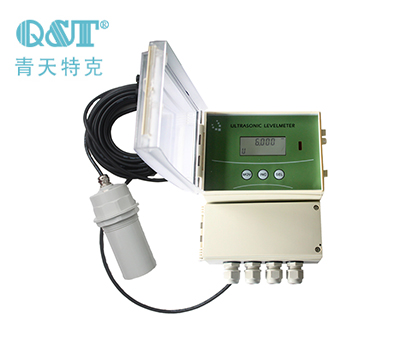

QTCM超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。常見明渠有三角堰、矩形堰、巴歇爾槽。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及灌渠等。由于采用非接觸的方法測量，因此在粘污、腐蝕性液體情況下，比其他形式的儀表具有更高的可靠性。

2、工作原理
QTCM超聲波明渠流量計以流速-水位運算法為基礎，并采用了先進的流速測量儀和水位測量儀，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用單探頭法或多探頭法明渠測流的數學模型。
智能明渠流量系統顯示儀中微處理器根據水位計測出的實際水位和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。
明渠流量計的工作原理是利用明渠技術，通過測量流體液位高度，再經過儀器內部的微處理器運算得到流量。由于是非接觸測量，明渠流量計能在較惡劣的環境中應用。明渠流量計在微機控制下，發射和接受明渠，根據傳輸時間計算出明渠流量計距被測液面的距離，從而得到液位高度,由于該液位與流量之間有一定的比例關系，因此可根據計算公式最終得到液體流量Q。
3、技術參數
水位測量范圍（m）： 0～3.0m
盲區(m)： 0.3m
整機測量精度：系統誤差±3‰
流量測量范圍：取決于所用堰/槽類型，最大可為9999m3/h
工作溫度(℃)：－20℃～+60℃
最小水位分辨(mm)： ±1mm
信號輸出： RS485，4～20mA，2路開關量輸出
顯示：高亮字符液晶顯示
供電電源： DC24V /150mA ；AC220 /100mA
防護等級： IP65

以上是青天特克分享的“關于明渠流量計超聲波明渠的那些介紹”。謝謝您的收看。如果您有任何問題，您可以在網上咨詢或者給我們留言。我們會全心全意為您解答。
