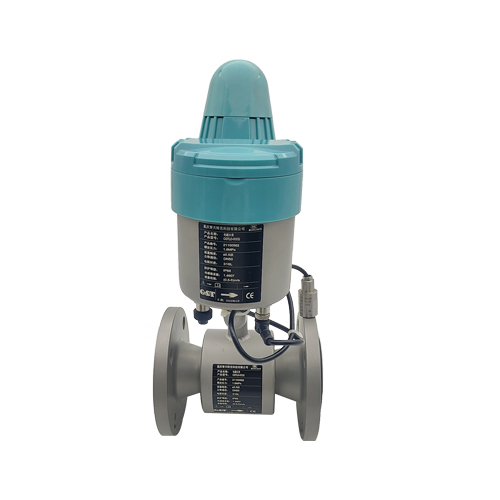

電磁水表是一種基于法拉第電磁感應定律測量水流量的儀表，其工作原理和結構特點如下：

?工作原理?

1. ?電磁感應基礎?
   當導電液體（如水）流經磁場時，會切割磁感線，產生與流速成正比的感應電動勢（<math xmlns="http://www.w3.org/1998/Math/MathML">E</math>E）。根據法拉第定律，電動勢公式為：

   <math xmlns="http://www.w3.org/1998/Math/MathML" display="block">E=k?B?v?D</math>E=k?B?v?D

   其中，<math xmlns="http://www.w3.org/1998/Math/MathML">B</math>B為磁感應強度，<math xmlns="http://www.w3.org/1998/Math/MathML">v</math>v為流速，<math xmlns="http://www.w3.org/1998/Math/MathML">D</math>D為管道內徑，<math xmlns="http://www.w3.org/1998/Math/MathML">k</math>k為儀表常數。

2. ?信號檢測與處理?

   • ?電極檢測?：安裝在管道兩側的電極捕獲感應電動勢，其大小直接反映流速。
   • ?流量計算?：流速乘以管道截面積（<math xmlns="http://www.w3.org/1998/Math/MathML">Q=v?A</math>Q=v?A）得到體積流量。信號處理單元將電壓信號放大、濾波，并轉換為標準輸出信號（如4-20mA或數字信號）。

3. ?磁場設計?

   • 采用?交變磁場或脈沖直流磁場?，避免直流磁場導致的電極極化問題，確保長期穩定性。
   •


?關鍵結構?

1. ?傳感器部分?

   • ?勵磁線圈?：產生均勻磁場，通常纏繞在測量管外部。
   • ?電極?：與流體接觸，材質需耐腐蝕（如不銹鋼、鈦），內襯絕緣材料（如橡膠、PTFE）防止短路。
   • ?測量管?：非導磁材料制成，確保磁場穿透。

2. ?信號處理單元?

   • 包括放大器、濾波器、模數轉換器和微處理器，用于消除噪聲（如工頻干擾）并精確計算流量。

3. ?顯示與通信模塊?

   • 顯示實時流量、累計水量等數據，支持數據遠傳（如RS485、Modbus）。

?應用特點?

• ?優點?：

  • 無機械部件，壓損小，壽命長，維護簡單。
  • 適用多種水質（污水、腐蝕性液體），測量不受溫度、密度影響。
  • 高精度（±0.5%～±1%），寬量程比（通常10:1以上）。

• ?局限性?：

  • 需流體電導率＞5μS/cm（不適用于純水或油類）。
  • 要求滿管流，安裝需避開振動或強磁場區域。

?安裝與校準?

• ?安裝要求?：
  • 水平或垂直安裝，確保滿管狀態，前后直管段（通常前5D、后3D）以穩定流態。
• ?校準?：需定期標定，通過標準流量裝置調整儀表系數，保證精度。

電磁水表憑借其非接觸測量和高可靠性，廣泛應用于供水、工業過程控制及環保監測等領域，是現代流量測量的重要工具。
